Limitaciones en pendiente con Pivots centrales

Publicado el 25 de agosto del 2011 en la categoría Pivotes de riego

limitaciones en terrenos con pendiente

Pendientes

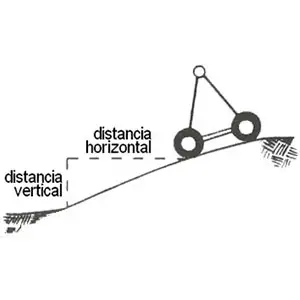

Antes de definir la composición de un Pivot hay que considerar todos los desniveles del terreno para asegurar la compatibilidad del sistema con la parcela. El porcentaje de pendiente es igual al resultado de la división entre distancia vertical y distancia horizontal.

% de pendiente = distancia en vertical / distancia en horizontal.

Limitaciones de pendiente

El diseño estructural y la potencia de los motores en los Pivotes centrales limitarán su capacidad para escalar las pendientes que aparezcan en el terreno. En la siguiente tabla se reflejan los porcentajes de pendiente límite aceptables teniendo en cuenta por un lado el tamaño de los tramos que forman el Pivot y por otro los tamaños de las ruedas instaladas en las torres.

Pendientes límite (%) en sistemas estándar y de bajo perfil

Tamaño de rueda
Obstáculos de 0 a 15 cms
Tamaño de rueda
Obstáculos de 15 a 30 cms
Tamaño del tramo
11.2 X 24 14.9 X 24 16.9 X 24
11.2 X 24 14.9 X 24 16.9 X 24
32 mts – 10″
NA 8 8
NA 4 4
32 mts – 6 5/8″
24 21 19
18 14 13
32 mts – 8″
8 18 17
8 14 12
38,40 mts – 8″
NA 12 12
NA 8 8
38,40 mts – 6 5/8″
8 18 17
8 14 12
44,80 mts – 6 5/8″
5 14 14
5 10 10
48,76 mts – 6 5/8″
NA 12 12
NA 8 8
55,77 mts – 6 5/8″
NA 10 10
NA 5 5
51,81 mts – 6″
5 14 14
5 10 10
56,38 mts – 6″
NA 12 12
NA 8 8

En los Pivots de alto perfil, la pendiente máxima escalable es del 5%. La máquina podrá llegar a escalar obstáculos verticales de 15 cms máximo.

Distancia necesaria al cultivo  (metros) en sistemas de perfil estándar y alto perfil

La distancia al cultivo hay que considerarla también. A menudo, la unidad motriz superará la pendiente, pero no dejará un espacio libre suficiente para los cultivos. Las siguientes tablas definen las distancias mínimas al cultivo considerando una elevación del terreno en medio de los tramos.

Elevación del terreno entre los tramos del Pivot

La pendiente porcentual se calcula como [pendiente a + pendiente b], dividido entre 2.

PIVOT DE PERFIL ESTÁNDAR Pendiente porcentual
Tamaño del tramo
0 % 5 % 10 % 15 %
32 mts – 10″
2,89 m 2,10 m 1,31 m 0,48 m
32 mts – 8″
3,10 m 2,31 m 1,52 m 0,70 m
38,40 mts – 8″
3,01 m 2,07 m 1,09 m 0,15 m
38,40 mts – 6 5/8″
3,10 m 2,16 m 1,18 m 0,24 m
44,80 mts – 6 5/8″
3,04 m 1,92 m 0,82 m
48,76 mts – 6 5/8″
2,80 m 1,58 m 0,36 m
55,77 mts – 6 5/8″
2,74 m 1,34 m
51,81 mts – 6″
2,71 m 1,43 m 0,12 m
56,38 mts – 6″
2,68 m 1,28 m
PIVOT DE ALTO PERFIL
Pendiente porcentual
Tamaño del tramo
0 % 5 %
38,40 mts – 6 5/8″
4,11 m 3,16 m
44,80 mts – 6 5/8″
4,03 m 2,92 m
48,76 mts – 6 5/8″
3,77 m 2,56 m
32 mts – 6 5/8″
4,17 m 3,41 m

Pendiente máxima que se puede absorber

Debe considerarse cómo absorbe la pendiente el Pivot mediante las unidades motrices. La unión entre tramos en el Pivot mediante rótula permite absorber grandes pendientes tanto de forma frontal como lateral. La rótula permite la rotación de un tramo respecto al siguiente cuando una torre sube una pendiente y la otra baja: (a + b) o (b + c), sin sufrir una carga de torsión significativa. Los sistemas con unión de tramos mediante junta cardan permiten menos rotación.

Pendientes en riego con Pivot

Pendiente máxima que absorbe el Manguito flexible de unión de tramo
Tamaño del tramo Pendiente (a + b) % o Pendiente (b + c) %
32 mts – 6 5/8″ 30 %
32 mts – 10″ 14 %
38,40 mts – 6 5/8″ 30 %
38,40 mts – 8″ 24 %
44,80 mts – 6 5/8″ 30 %
48,76 mts – 6 5/8″ 30 %
51,81 mts – 6″ 30 %
56,38 mts – 6″ 30 %

La absorción de la pendiente en la unidad motriz también se presenta como una carga de torsión en el tramo cuando las unidades motrices adyacentes encuentran laderas opuestas. Estas pendientes se miden a lo largo de los caminos reales de la unidad motriz.

Pivot flex

¿Hace falta instalar un Pivot flex? Si la base del Pivot está instalada en una superficie plana, hace falta el Pivot flex cuando la pendiente desde la cabeza hasta la primera torre (hacia arriba o hacia abajo) sea superior al 4%.

Pendiente ascendente o descendente

Tamaño del tramo Pendiente ascendente o descendente
32 mts 1,24 m
38,40 mts 1,52 m
44,80 mts 1,76 m
48,76 mts 1,95 m
51,81 mts 2,07 m
56,38 mts 2,25 m

Si la pendiente es uniforme desde el área pivotante hasta la primera unidad motriz, con instalar la base de forma paralela al tramo, (en el mismo plano) no habrá necesidad de usar el Pivot flex.

Pendiente constante en el punto pivotante

La pendiente en suelos pesados

Las escorrentías pueden ser un factor importante en los suelos pesados. Hay que tener en cuenta el tipo de suelo, la tasa de infiltración, los cultivos, las prácticas de labranza y las tasas de aplicación. El sistema puede tolerar la pendiente, pero ¿se mantendrá el agua de riego?

Pendiente Reducción de la tasa de aplicación
0-4% 0%
5-8% 20%
9-12% 40%
