Instalación de rebombeo para el cañón final

Publicado el 19 de febrero del 2014 en la categoría Pivotes de riego

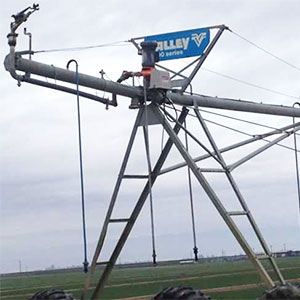

Aspersor final de Pivot con rebombeo

Aplicaciones para Sistemas Pivot

Las bombas elevadoras de presión que son consideradas más adecuadas para garantizar el correcto funcionamiento de los cañones finales en los sistemas Pivot, por sus prestaciones y por sus protecciones ante un trabajo de intemperie en condiciones desfavorables, son las Bombas Berkeley de 2, 5 y 7,5HP. Además de seleccionar el modelo más adecuado según el caudal y la presión que demanda el cañón final elegido, hay que determinar también los componentes del kit de rebombeo.

Seleccionar el equipo más apropiado

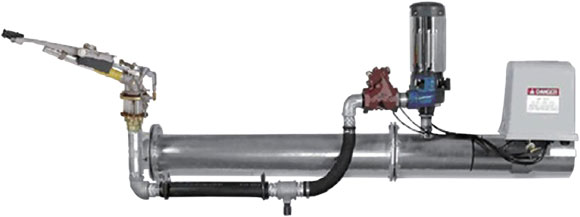

Bomba de sobrepresión Berkeley de 2HP, 5HP o 7,5HP para Pivot.

Aspersor final de Pivot y su correspondiente boquilla que cubra perfectamente (según diseño), la corona de riego externa a la estructura de la máquina.

Además de estos elementos mencionados los equipos de rebombeo precisan de: una caja eléctrica de última torre denominada caja de rebombeo, que dispone de los componentes habituales de última torre y añade los componentes de control y seguridad que necesita la bomba impulsora, una válvula en línea o de 90 grados para abrir y cerrar el aspersor final, una manguera de polietileno con abrazaderas para la impulsión, un pequeño filtro que impida la entrada de piedras al rodete de la bomba, y todos los accesorios de fontanería o ensamblaje necesarios .

Las cajas de rebombeo incluyen entre otros componentes 2 bloques de fusibles y de contactores, y un conexionado que fusiona en el mismo cofre las necesidades del motor de la bomba Berkeley y de la unidad motriz.

Seleccionar los tramos de manguera de polietileno para la bomba elevadora de presión

Longitud del alero (mts) Cantidad necesaria Diámetro interior y longitud del tramo
0,80
1 manguera de polietileno de 2,5″(63mm) X 3´(0,90mt)
2,75 1 manguera de polietileno de 2,5″(63mm) X 9´(2,75mt)
5,50 1 manguera de polietileno de 2,5″(63mm) X 18´(5,50mt)
8,50 1 manguera de polietileno de 2,5″(63mm) X 28´(8,53mt)
11 1 manguera de polietileno de 2,5″(63mm) X 36´(10,97mt)
16,50 2 manguera de polietileno de 2,5″(63mm) X 28´(8,53mt)
21 2 manguera de polietileno de 2,5″(63mm) X 36´(10,97mt)
25 2 manguera de polietileno de 2,5″(63mm) X 42,6´(12,95mt)



Elegir los fusibles correctos

Añadir una bomba de sobrepresión al sistema, puede suponer la necesidad de instalar fusibles más grandes en el panel de control. De acuerdo a la guía de diseño del sistema Pivot, se determinará el tamaño más adecuado de los fusibles.

Seleccionar los fusibles adecuados para la bomba impulsora

En la última caja eléctrica de torre con rebombeo, cuando se instalan bombas de 2, 5 o 7,5 HP, las seguridades deben cubrir las necesidades  del motor de la bomba y de la unidad motriz

Fusibles que requiere la bomba

Tamaño del motor de la bomba Cantidad necesaria Descripción
2 HP 3 Fusible 8 Amp Clase CC
5 HP 3 Fusible 15 Amp Clase CC
7,5 HP 3 Fusible 20 Amp Clase CC



Fusibles que demanda la última unidad motriz

Última unidad motriz Cantidad necesaria Descripción
Motor 34 RPM 0,6 HP Helicoidal 3 Fusible 5 Amp Clase CC
Motor 68 RPM 0,6 HP Helicoidal 3 Fusible 5 Amp Clase CC
Motor 30 RPM 1 HP Vertical 3 Fusible 5 Amp Clase CC
Motor 56 RPM 1,5 HP Vertical 3 Fusible 5 Amp Clase CC



Elegir el contactor adecuado para instalar en el kit del cofre de control si se utiliza una bomba de 2, 5 o 7,5 HP

Si se incorpora al sistema una bomba de 2HP, 5HP o 7,5HP, la caja de rebombeo deberá disponer de un contactor apropiado para la bomba elegida.

Bomba elevadora de presión
