Válvulas de retención para agua Honeywell

Publicado el 30 de mayo del 2019 en la categoría Productos nuevos

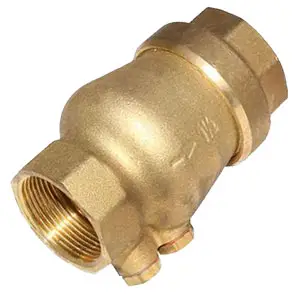

válvulas de retención para agua

Mediante las válvulas de retención para agua de Honeywell se evita que el agua circule en sentido contrario en una conducción. También tienen otras aplicaciones industriales en aquellos sistemas en los que debe evitarse la contrapresión, el reflujo o el efecto sifón inverso.

En la norma EN 1717 se recoge la clasificación de aplicaciones de estos elementos (categoría clase 2 de líquidos).

Características de estas válvulas de retención para agua

  • Aplicación universal en el riego y en otros medios de agua potable.
  • Se pueden instalar en cualquier posición mediante rosca hembra desde 1/2″ a 2″.
  • Soporta los golpes por cargas de presión.
  • Presión máxima de trabajo: 16 Bar. Presión de apertura: 0,05 Bar.
  • Temperatura máxima de trabajo: 65/90 ºC.
  • Pérdida de presión mínima.
  • Materiales de fabricación según norma UBA.

¿Cómo trabaja la válvula Honeywell?

Esta válvula de retención de agua con muelle, tiene una junta interior que se levanta en mayor o menor medida del asiento según el caudal que fluye a través de ella. Conforme el caudal va cayendo, el muelle empuja el disco contra el asiento, sellando la salida de agua.

Para garantizar un correcto funcionamiento continuo, se recomienda que la válvula de retención se revise y mantenga regularmente tal y como especifica la norma EN 1717.
A la hora de almacenar estas válvulas, hay que tener en cuenta que deben estar en un ambiente limpio, seco y libre de polvo con una temperatura de entre 5º y 55º C y una humedad relativa de entre el 25% y el 85%.

Pautas de instalación

  • Al instalarse en tuberías horizontales deben colocarse con el tapón de drenaje hacia abajo. Ésta es la posición más adecuada para drenar.
  • Conviene instalar válvulas de cierre, puesto que proporcionan una capacidad de servicio óptima.
  • Debe asegurarse un buen acceso a la válvula para facilitar las labores de mantenimiento.
  • Su ubicación de montaje debería ser justo después del medidor de caudal de agua si lo hay, para que proteja contra el reflujo.

Materiales de fabricación

  • Conector de unión con rosca interna fabricado en latón.
  • Carcasa con tapones de prueba y drenaje (las válvulas de 1/2″ solo con tapones de prueba) de latón.
  • Válvula de retención insertada y guía de disco en material sintético de alto grado.
  • Muelle de acero inoxidable.
  • Disco con anillo con labio sellante de EPDM.

Modelos disponibles de válvulas de retención para agua Honeywell RV280

Modelo Rosca hembra
Caudal / Kvs *
RV280-1/2A 1/2″ 4,5
RV280-3/4A 3/4″ 9,1
RV280-1A 1″ 17,0
RV280-11/4A 1 1/4″ 28,0
RV280-11/2A 1 1/2″ 38,0
RV280-2A 2″ 70,0

* Al detallar el caudal, el valor Kvs representa el caudal que pasa por un válvula de regulación en posición completamente abierta y con una diferencia de presión de 1 Bar.
