Pivot Otech


Pivot Otech

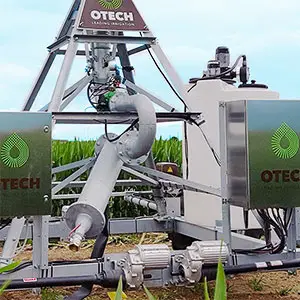

Otech fabrica sistemas de riego con Pivot central y laterales en la localidad de Puyoô (Francia), desde hace más de 20 años.

La estructura, la tubería principal de la máquina y los ejes de rueda, se fabrican en acero de calidad S275 con un espesor de 4 milímetros. Los tirantes de arqueo de la estructura son de acero calidad S355. Todas las partes metálicas son tratadas al carbono y galvanizadas en caliente.
Su sistema modular permite sustituir 1 tubo de 12 metros por 2 tubos de 6 metros para facilitar así el transporte. El diseño de las patas de los tramos es de dos ángulos en forma de V con travesaños en forma de escalera. La unión entre tramos permite absorber hasta un 15% del desnivel del terreno y es cardánica, provista de un acoplamiento en acero galvanizado con dos juntas bilabiales de fácil acceso.

Diámetros y longitudes de tramo del Pivot Otech

Sus máquinas se fabrican principalmente en diámetros de tubería principal: 5” (127 milímetros de diámetro exterior), 5 9/16” (141 milímetros de diámetro exterior) y 6 5/8” (168 milímetros de diámetro exterior).

Las longitudes de tramo disponibles en los tres modelos son de 44 metros, de 50,10 metros, 56,20 metros y 62,15 metros.

Los aleros o voladizos siempre son de 5” (127 milímetros de diámetro exterior) con longitudes disponibles de 6 metros, 12 metros, 18 metros y 24 metros.

Tren de transmisión

Para la cadena cinemática, el Pivot Otech utiliza elementos de fabricantes líderes en transmisión para Pivot. Habitualmente instala reductoras de rueda de eje corto ratio 50:1. Transmisión en cuadrado de acero, cardan de aluminio con cruceta de goma y moto reductor 40:1 de 0,55 kW a 1500 r.p.m.

Componentes eléctricos

El armario principal de control está fabricado en poliéster armado de fibra de vidrio (IP66). Con doble puerta e interruptor general en el lateral. Dispone de un sinóptico que visualiza la indicación de sentido de avance, la marcha del tramo final, marcha del cañón final e indicadores de presión y de avería. Además, cuenta con voltímetro y con dosificador cíclico de fijación numérica.

Las cajas eléctricas de las torres con bases de acero galvanizado, están equipadas con disyuntor regulable y conjunto alineación anti óxido (varilla de acero inoxidable y leva delrin). Las tapas protectoras de estas cajas, así como la del colector central, están fabricadas en polietileno anti-rayos UV.

Las cartas de aspersión del Pivot de riego Otech, se calculan y habilitan con productos Nelson (reguladores de presión, Rotator R3000, Spray D3000…). Utilizando para el cierre de cultivo (cañón final de máquina), un aspersor de largo alcance de las marcas Nelson o Sime.

3 comentarios en «Pivot Otech»

  • el 10 de febrero del 2023 a las 20:42
    Permalink

    ¿El dosificador cíclico actual de Otech es fácil de sustituir?

  • el 13 de febrero del 2023 a las 14:56
    Permalink

    Sí, al servirlo incluimos un esquema para las adaptaciones eléctricas muy clarificador.

  • el 23 de febrero del 2023 a las 13:44
    Permalink

    Una suerte contar con vuestra ayuda para poder mantener mi Pivot Otech operativo.
