Mini turbinas hidráulicas con generador

Publicado el 27 de diciembre del 2011 en la categoría Productos nuevos

turbina para generar electricidad

¿Cómo se puede llegar a recortar la factura de la luz o incluso ser autosuficiente para cubrir todas las necesidades de consumo eléctrico?

Es tan sencillo como instalar en las tuberías las mini-turbinas hidráulicas con un generador eléctrico incorporado, que aprovechan el flujo y presión del agua para producir energía eléctrica. Se pueden insertar fácilmente en las tuberías como cualquier válvula o llave de paso, y actúan como válvulas reductoras de presión. Esta mini turbina dispone de un sistema mecánico de rotación, provisto de palas (rodete de polímero), y un generador eléctrico que va implementado al mecanismo de palas mediante un eje (de acero inoxidable). El cuerpo va fabricado en diferentes materiales y aleaciones, adaptándose así a cualquier requisito o normativa. Trabaja indistintamente en posición vertical u horizontal, igualmente con presión diferencial o contrapresión y su rendimiento es del 57%.

La corriente eléctrica generada por esta mini turbina innovadora, permite ser utilizada directamente en la propia instalación, acumularla en baterías o venderla volcándola en la red. Si el caudal que pasa por la tubería es continuo, la producción eléctrica es constante: 24h al día, los 365 días del año. Y puede trabajar indistintamente con cualquier fluido, ya sea líquido o gaseoso.

El hecho de que pueda seguir trabajando cuando es sometida a contrapresión es un valor añadido del producto ya que, actualmente, no existe ninguna otra turbina en el mercado que pueda funcionar de esta manera. Además, permite generar electricidad utilizando tan sólo el diferencial de presión que nos interese, garantizando al mismo tiempo una presión determinada en la línea que permita cubrir los distintos usos requeridos.

En caso de avería o fallo de la mini turbina, ésta permite que el fluido siga circulando por la conducción sin ningún tipo de obstrucción, pudiendo ser la sustituta de cualquier válvula reductora que precise ser renovada por avería o rotura, y además generar energía eléctrica.

Ejemplos de aplicación: instalaciones de riego, canalizaciones de riego de cooperativas de agricultores y regantes, depósitos de agua de acumulación e impulsión, entradas a embalses, calderas de presión, redes hidráulicas, conducciones de gas, colectores de agua potable o de agua residual, instalaciones industriales, etc.

Características de la mini turbina hidráulica

Es de alto rendimiento, trabaja a partir de 0,5 Bares de presión y su pérdida de carga es inapreciable. Presión hidráulica máxima de trabajo: 4 Kg/cm2. Caudal volumétrico 10 l/s (36 m3/h). Es económica, de rápida amortización y muy rentable. No produce impacto medioambiental, ni visual, ya que la instalación queda en línea con la tubería. Es de dimensiones muy reducidas, con bocas de entrada y salida en 2″, y de prestaciones muy elevadas: 1 Kw/h. Tensión de trabajo: 24 voltios. Se precisa una batería mínima de 24 voltios, 800Ah.

Elementos que componen el equipo

El equipo completo o conjunto de dispositivos para producir electricidad aprovechando el flujo de agua de una tubería, está compuesto por la mini turbina hidráulica expuesta con generador incorporado, (el generador no posee escobillas ni ningún elemento susceptible de producir chispa, es antideflagrante), y de un regulador de control y carga de baterías. La capacidad máxima de las baterías estará determinada por las condiciones finales de la instalación: necesidades eléctricas y energía hidráulica disponible. Con la adición al conjunto de un convertidor, se pueden alimentar sistemas de 12 voltios, y añadiendo un inversor pueden alimentarse sistemas de 220 voltios.

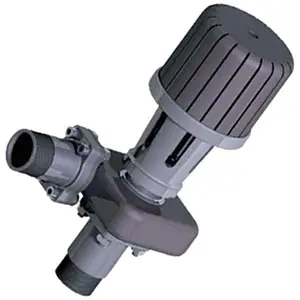

mini turbina para producir electricidad con la fuerza del agua

Etiquetas: , ,

También te puede interesar:

41 comentarios en “Mini turbinas hidráulicas con generador”

  1. Norman dice:

    Muy buenas, soy de Guatemala. ¿Podrían informarme sobre si este sistema funcionaría de igual modo con agua que con gas? Espero su informacion, gracias.

  2. Traxco dice:

    Las mini-turbinas producen energía eléctrica al intercalarlas en una tubería de conducción por la que circula cualquier elemento, líquido o gaseoso, con presión.

  3. Enric Vila dice:

    Hola, soy Enric de Barcelona. Necesito informacion. Tengo un caudal de 4.800 l/h a 4 kilos de presión. La manguera es de 32mm de diámetro. ¿Cuántos vatios puedo generar insertando la mini-turbina?

  4. Javier dice:

    Saludos. Estamos construyendo una bioescuela y tenemos prevista la instalación de una o varias miniturbinas con generador. Las utilizaríamos como aporte energético complementario al sistema establecido. Gracias de antemano.

  5. Traxco dice:

    La fórmula para calcular aproximadamente los vatios que se pueden generar, sería la siguiente: 9,8 (aceleración de gravedad) por metros columna de agua, por litros segundo, y todo ello dividido para 2, (considerando un rendimiento de turbina del 50%) para mayor seguridad = [9,8 * mca * l/seg] / 2.
    En su caso, la mini-turbina descargaría aproximadamente 260 vatios por hora a las baterías = [9,8 * 40 * 1,33] / 2

  6. Francisco dice:

    Me ha gustado mucho vuestra página y la información tan abierta que pasáis. Al otro lado del Jalón, en un afluente del Henares, tengo un viejo molino hidráulico con 12 metros de salto y un caudal en estiaje de unos 1000 l/seg, que podría generar unos 60 Kw. Me gustaría estudiar las posibilidades.

  7. Josep dice:

    Hola, estoy interesado en instalar una mini-turbina con generador. Tengo 5 bares de presión, una tubería de 125mm y unos 10 l/seg disponibles. Sólo quiero generar 1000w durante todo el día.

  8. José Francisco dice:

    Hola, estaba buscando información sobre mini turbinas y di con su página. Me parece muy atractivo su producto. Yo tengo altos costos de energía, y afortunadamente lo que me sobra es agua. Necesito saber cuánto puedo generar.

  9. Traxco dice:

    En nuestro comentario anterior del 20 de enero encontrará la fórmula para calcular los vatios que se pueden generar de forma aproximada. Un saludo.

  10. Jaime dice:

    Es muy interesante la miniturbina. Mis preguntas son: ¿qué vida pueden tener? ¿Se podrían montar varias, puestas una a continuación de otra? Saludos.

  11. Traxco dice:

    La vida útil de la mini-turbina dependerá del producto líquido o gaseoso que pase por ella y de su poder de corrosión o desgaste. Con aguas limpias, la vida de una miniturbina es larga.
    La presión que entra por la primera mini-turbina se verá mermada total o parcialmente a la salida. En función de la presión residual, se podrá instalar o no una miniturbina adicional en la misma línea.

  12. Emilio dice:

    Me gustaría conocer más sobre estas mini-turbinas hidráulicas con generador. ¿En qué medidas de tubería se pueden insertar?

  13. Traxco dice:

    Disponibles para tuberías de 2″.

  14. Jairo dice:

    Son interesantes los recursos que presentan en su página, especialmente estas mini-turbinas hidráulicas con generador. Lástima que en mi localidad no tengamos los medios naturales para utilizarlas, ya que vivo en una zona semi-desértica.

  15. José Roberto dice:

    Me dedico al suministro e instalación de sistemas de energía solar y me parece interesante la instalación de micro turbinas como complemento para generar electricidad con el agua.

  16. Luis dice:

    Buenas tardes. Tengo una duda, si se instala en una tubería de una casa, ¿habría que mantener una llave (grifo) abierto para que circule el agua y pueda así generar la electricidad?

  17. Traxco dice:

    Para que la miniturbina genere electricidad, el agua debe circular por el interior de la tubería en la que ha sido insertada.

  18. Miguel dice:

    Hola, me gustaría saber la pérdida de presión que genera la miniturbina y si es factible instalarla a la salida de una bomba de inyeccion. Gracias.

  19. Traxco dice:

    Estas turbinas tiene una pérdida de carga inapreciable y pueden trabajar con presión diferencial, es decir, regulando en fábrica la velocidad y curva de trabajo, funciona con la presión que determinemos y garantizamos a la salida la presión fija deseada.
    Por ello, sustituyen en muchos casos a las válvulas de retención, regulando una presión de salida fija y obteniendo electricidad con la presión diferencial.
    Cuando el elemento que va a pasar por la mini-turbina es corrosivo, deben instalarse modelos construidos en polímeros especiales.

  20. Luis dice:

    En nuestro país utilizamos 60 Hz. ¿Estas turbinas están diseñadas para 50Hz o para 60Hz?

  21. Traxco dice:

    Las mini-turbinas eléctricas acumulan la electricidad que generan sobre baterías. Y la descarga es siempre en 12 ó 24 volt. (a elegir) corriente contínua.
    Posteriormente, si necesita instalar un inversor para convertir la energía acumulada en las baterías a corriente alterna, habrá que tener en cuenta la tensión y frecuencia que va a necesitar para seleccionar el inversor más adecuado.

  22. Elvis dice:

    Excelente tema para producir electricidad es las áreas rurales.

  23. Juan dice:

    ¿Qué ocurre con el equipo cuando la batería está completamente cargada?

  24. Traxco dice:

    Cuando la batería está cargada, deriva a una resistencia que frena la turbina repetidamente. Ésto no es bueno para la turbina, ya que el resto del tiempo que la batería no necesita carga, el eje de la turbina sufre demasiado. La solución pasa por instalar un bypass asistido electrónicamente por una válvula latch y un monitor a la batería que deriva el agua y para la turbina hasta que la batería vuelve a necesitar carga.

  25. Jesús dice:

    En una tubería de agua con 4 Bar de presión queremos sacar un ramal donde instalar la miniturbina. Como el agua que sale de la turbina sale sin presión, ¿podemos inyectarla de nuevo a la tubería principal?

  26. Traxco dice:

    En la instalación que describe, si queremos pasar el agua por las dos tuberías a la vez, la turbina no funcionaría si no cerramos la otra tubería completamente, ya que el fluido se marcharía por el camino que menos resistencia le ofrezca.

  27. César dice:

    Estoy trabajando en un proyecto que consiste en generar energía junto a una válvula hidráulica (regulando la presión). En instalaciones bajo la calle (en cajas de registro) ¿Podrían estas turbinas serme útiles?

  28. Traxco dice:

    Sí. Estas turbinas, al mismo tiempo que generan electricidad, realizan la misma función que una válvula reguladora de presión.

  29. Armando dice:

    Tenemos un proyecto, el cual consiste en aprovechar el flujo de agua del desagüe de los estanques de engorde de tilapia y la energía eléctrica generada nos serviría para los aereadores, muchas felicidades por estos productos, gracias.

  30. Erick dice:

    Todos los elementos vistos en esta página son muy interesantes, me llama mucho la atención la mini-turbina, quisiera saber cuánta energía puedo generar con una presión de 2.35 Bares, si tuviera un flujo continuo de 1 hora con un caudal de 0,5 litros por segundo.

  31. Traxco dice:

    Con la presión y caudal que nos indica obtendría aproximadamente 58 vatios por hora.

  32. Manuel dice:

    Hola,soy Manuel y deseo que me aclaren las siguieentes dudas.Tengo un circuito de agua limpia con un caudal de más de 10 l/s con una presión de 5,5 bar.Si instalo una turbina de 1kw/h produciendo máxima potencia. ¿Cuántos bar me quedan en la tubería? ¿se puede poner alguna turbina más en la misma tubería? ¿cuál es la vida útil de la turbina? Espero su información, gracias.

  33. Traxco dice:

    Teniendo en cuenta que la presión máxima de trabajo es de 4 bar, a la salida siguen quedando 1,5 bar. Se pueden instalar en serie o en paralelo el número de turbinas que deseemos. Trabajando adecuadamente tiene una amplia durabilidad.

  34. Juan dice:

    ¿Existe alguna solución técnica para instalar estas turbinas en instalaciones con presiones de trabajo mayores a 4 bares?

  35. Traxco dice:

    Se pueden instalar perfectamente aunque la presión en línea sea superior a 4 bares, pero solo generan energía utilizando un máximo de 4 bares. El resto de presión en la instalación, puede ser utilizada por otras turbinas colocadas seguidamente en serio o paralelo.

  36. Faustino dice:

    Mi pregunta es, ¿disponen de alguna microturbina o algo similar para producir electricidad que permita cargar baterías?

  37. Traxco dice:

    En el artículo publicado hoy en nuestro blog, encontrará información sobre el tema que creemos le podrá resultar de gran interés. El artículo es “Microturbina para cargar baterías”.

  38. Alejandro dice:

    ¿Qué temperatura máxima puede tener el líquido que circula por la turbina?

  39. Traxco dice:

    La temperatura máxima del líquido en esta turbina, es de 50 º, pero se puede adecuar para 80 º.

  40. Tomas dice:

    Me gustaría tener las características de producción de energía según el flujo de agua. ¿Cuáles son las variables que intervienen (presión, caudal, etc.)? Quizás tengas alguna formulita que nos ilustre más…

  41. Traxco dice:

    La fórmula para calcular aproximadamente los vatios que se pueden generar, sería la siguiente: 9,8 (aceleración de gravedad) por metros columna de agua, por litros segundo, y todo ello dividido para 2, (considerando un rendimiento de turbina del 50%).

    Fórmula: [9,8 * mca * l/seg] / 2
