Válvula de membrana Tecnidro

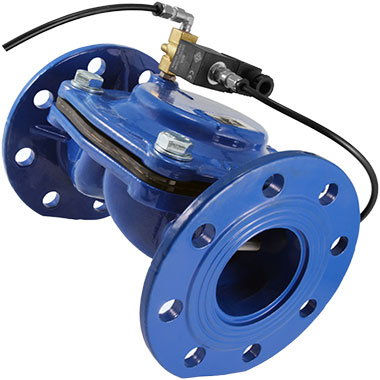

Válvula de membrana Tecnidro, con cuerpo en fundición. Estas válvulas de diafragma se accionan hidráulicamente, de forma sencilla y eficaz. Están diseñadas para abrirse a través de la activación mediante solenoide eléctrico.
A nivel constructivo, la válvula de membrana Tecnidro consta exteriormente de cuerpo y tapa. Tres elementos componen la parte interna: diafragma, muelle y soporte de muelle.
El diafragma está fabricado en caucho natural (NR) reforzado internamente por doble tejido de nylon.
Cada modelo y diámetro puede equiparse con diferentes tipos de diafragmas y muelles, para optimizar sus prestaciones en base a la presión de trabajo y a las funciones hidráulicas necesarias.
Una serie de parámetros definen el modelo adecuado de diafragma: material, dureza y número de referencia del fabricante. Son parámetros visibles en la lengüeta de la membrana, que sobresale del cuerpo y se puede consultar sin necesidad de desmontar la tapa.
El muelle de acero inoxidable está diseñado en forma de cono truncado. Contribuye al proceso de cierre de la válvula, con la función adicional de mantener el diafragma centrado en su asiento. La parte superior del muelle está bloqueada en su asiento a la cubierta, mientras que la parte inferior se fija al diafragma mediante un soporte.
Para acceder a las partes internas de la válvula, basta con desmontar los tornillos de la tapa, sin necesidad de retirar la válvula de la tubería. No obstante, cualquier operación de desmontaje y mantenimiento debe realizarse sin presión en la línea.
Características de la válvula de membrana Tecnidro
- Presión máxima de trabajo: 16 Bar (PN16).
- Temperatura: de 0,5 a 50 grados centígrados.
- Opciones de conexión a la tubería: disponible en brida ISO PN16 o rosca hembra BSP.
Mantenimiento de las válvulas
Los componentes de goma y elastómeros deben revisarse y sustituirse periódicamente, cada dos años aproximadamente. Especialmente en caso de daños causados por partículas sólidas que circulen por el interior del caudal.
