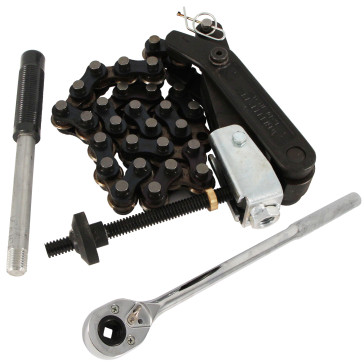

Cortatubos de carraca

¿Qué es un cortatubos?

Se trata de una herramienta para cortar tubos de fibrocemento, fundamental para mejorar las condiciones de trabajo, cumpliendo con la Ley de Salud Laboral 31/1995 y el Reglamento de los Servicios de Prevención RD 39/1997 y RD 396/2006.

La cortadora de tubos manual es muy fácil y cómoda de utilizar. Produce un corte limpio y perpendicular al eje del tubo.

Instrucciones de utilización del cortatubos manual

1. Abrir el tornillo de transmisión, aflojándolo hasta alinearlo con el fondo de la varilla inferior. No se debe retirar el tornillo de la rosca de la parte baja de la varilla.
2. Sosteniendo las mandíbulas, colocar la cadena por debajo del tubo de fibrocemento por donde se desea realizar el corte. A continuación, tirar de la cadena sobre el tubo, ajustando el cortador cerca del tubo.
3. Tirar hacia arriba desde el interior de la mandíbula para abrir el cortador. Elegir el perno de la cadena a engranar con la mandíbula. Encajar el perno en un pequeño hueco situado en el exterior de la mandíbula.
4. Tensar el conjunto, (las mandíbulas superior e inferior quedan juntas). Asegurarse de que hay espacio entre las ruedas de corte y el resto de la cadena. Apretar las mandíbulas y apretar manualmente el tornillo de transmisión.
5. Asegurarse de que durante el corte, las ruedas cortadoras no se tocan ni están demasiado separadas, ya que en ese caso, el corte tendrá los bordes dentados.
6. Poner la carraca sobre el cuadrado al final del recorrido del tornillo de ensamblaje. Girar la carraca en el sentido de las agujas del reloj hasta completar el corte del tubo.
