Riego de cañón enrollador de polietileno

Publicado el 8 de abril del 2010 en la categoría Tecnología del riego

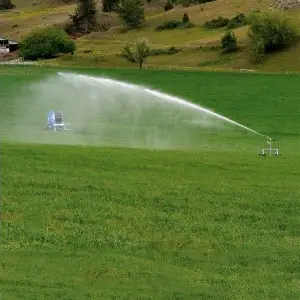

Carrete de riego tipo cañón enrollador de polietileno

Los cañones de riego o enrolladores de riego son máquinas hidráulicas autopropulsadas muy versátiles, y se adaptan fácilmente a cualquier geometría de la parcela a regar.

El diámetro de tubería en milímetros oscila de 82 a 160, y la longitud de la manguera de 160 a 500 metros. Caudal de riego de hasta 160 m3/hora, que permite regar por franjas de hasta 125 metros de ancho. Con y sin programador.

La velocidad de enrollado permite la regulación según el milimetraje deseado y son fácilmente trasladables hasta una nueva posición de riego o hasta una nueva parcela a regar.

Partes del cañón enrollador

Turbina. Cada cañón enrollador de riego cuenta con una turbina tipo francis de excelente rendimiento y baja pérdida de presión. Tiene un by-pass incorporado, que regula la entrada de agua a la turbina, para así poder variar la velocidad, y un manómetro de acero inoxidable en baño de glicerina para controlar la presión.

Unidad de tracción. Junto con la caja reductora en baño de aceite de cuatro o tres velocidades (según el modelo) forman una unidad compacta de tracción eliminando correas y poleas. El mando del carrete se realiza por medio de una robusta corona adosada al mismo y cadena a rodillos reforzada. Asimismo cuenta con un gatillo anti-retroceso, desacople automático uniforme en todo el recorrido y dispositivo compensador de velocidad para una aplicación uniforme.

Estructura del chasis y carrete. Toda la estructura del enrollador de riego está íntegramente construida con chapa de acero SAE 1020 estampada y con espesores de acuerdo a las necesidades. Bobina soportada por rodamientos de cierre hermético de grandes dimensiones. Manguera de polietileno de alta calidad para resistir fuertes tracciones y máximas presiones de trabajo.

Lanza de tiro. De robusta construcción tubular, posee gato mecánico o hidráulico, lo mismo que las ruedas, según los modelos.

Patas de apoyo. Todos los equipos poseen también dos pies de anclaje con accionamiento hidráulico, con llave selectora y mangueras con acoples rápidos al tractor.

Aro giratorio. Cuentan con un aro giratorio con doble hilera de bolas y de generosas dimensiones entre el chasis y la base de apoyo, en los equipos de tambor con asentamiento, que posibilita un sencillo y fácil cambio de posición.

Carrito porta cañón. Íntegramente galvanizado por inmersión en caliente, de dos  o cuatro ruedas, que permite variar en ancho en caso de surcos, si los hay. Cuenta con un acople rápido con tapón para un rápido vaciado de la manguera eventualmente. Tiene también dos contrapesos para una mayor estabilidad.

Cañón aspersor. El aspersor es un cañón sectorial para grandes caudales y máximo rendimiento, de primera marca, e incluye un set de toberas para los diferentes caudales y radios de alcance, el soporte de ajuste de la cuchara permite establecer la velocidad de rotación según el tamaño de la boquilla y dependiendo de la presión de trabajo.

Barras de aspersión. Barras nebulizadoras en sustitución del cañón aspersor, para crear una lluvia fina, idónea para cultivos en la fase de nascencia. Disponibles en varias longitudes desde 13 hasta 44 mts.


Etiquetas: , , ,

También te puede interesar:

20 comentarios en “Riego de cañón enrollador de polietileno”

  1. Herminio Rodriguez de Vera dice:

    No indicáis la presión en Atmósferas de trabajo a la entrada, ¿me la podéis facilitar?

  2. Traxco dice:

    Cada modelo dispone de una tabla de prestaciones. La presión de trabajo puede oscilar entre: 3 y 6 bar en el cañón aspersor. Dependiendo de la presión disponible y de la boquilla utilizada, obtenemos un alcance determinado y un caudal demandado.
    La presión requerida en cabeza será siempre superior, para asumir la pérdida de carga ocasionada en la manguera, que dependerá del diámetro y de la longitud de la misma.

  3. Pedro Martinez dice:

    En los estudios realizados o experincias prácticas, ¿cómo es el comportamiento de la uniformidad del riego, para casos de presiones de 4 bar en la boquilla del aspersor, y velocidades del viento entre 3-5 m/s?

  4. Traxco dice:

    Con las velocidades de viento que indica, la uniformidad de un aspersor de largo alcance es defectuosa. No es recomendable regar bajo esas circunstancias.
    Nelson dispone de la serie especial DS de aplicación industrial para situaciones adversas de viento, está diseñado especialmente para reducir la dispersión por viento y la acumulación de polvo en la boquilla; pero también reduce el alcance.
    El diseño de montaje siempre debe considerar la fuerza de empuje y la acción del brazo de tracción, así como la distorsión por viento. Una regla básica es prever el 100% de superposición en el diseño de instalación, cuando se instalan varios. Por ejemplo un aspersor que lanza 30,5 metros de radio se espaciará no más de 30,5 metros de distancia, haciendo esto se asegura una adecuada cobertura de agua en condiciones adversas de viento.

  5. Cecilio Contreras dice:

    Estoy estudiando instalar en una finca de 500 metros por 225 de ancho, un sistema de riego mediante cañón enrollador. El pozo está en el centro, por tanto bastaría con un carrete de 225 metros como mucho. ¿Qué enrollador me recomendáis? He visto que existen modelos de varios tamaños; sería para cultivar alfalfa, cereales, etc… También me interesaría información técnica sobre la barra de aspersión, dicen que es menos agresivo.

  6. Traxco dice:

    Es preciso conocer el caudal y la presión disponible para seleccionar el cañón enrollador más adecuado.
    La barra de aspersión es un sistema de alto precio; no es habitual para cultivos básicos, por su precio se utiliza más en cultivos de alto valor añadido: legumbres, hortalizas, plantas medicinales… Además, tiene poca estabilidad en los desplazamientos. No es recomendable en ningún caso para zonas de viento.

  7. Adrián dice:

    Hola, estoy interesado en instalar en mi parcela un cañón enrollador, consta de 12 hectáreas con 6 boquillas de riego repartidas cada 2 hectáreas. El caudal que tenemos normalmente es de 12, pero si ninguno de los otros tres vecinos esta regando puedo coger hasta 48 de caudal. 6 hectáreas están sembradas de alfalfa. Espero me puedan ayudar, gracias.

  8. Traxco dice:

    Para diseñar el cañón de riego más adecuado hay que conocer las medidas exactas de la parcela (largo por ancho); el caudal y presión disponibles tanto en hidrante o bomba como en el punto de alimentación donde se va a colocar el enrollador; y el tiempo requerido de riego.

  9. Jamid dice:

    Necesitaría que me recomendaran para el riego de 6 hectáreas de alfalfa un sistema enrollador. ¿Qué cantidad de agua hace falta para usar este cañón de riego?

  10. Traxco dice:

    El enrollador riega una zona rectangular (ancho x largo), donde el ancho es igual al diámetro de riego del aspersor ubicado en el carro porta-aspersor. El largo es igual a la longitud de la manguera de polietileno que inicialmente extendemos en cada posición de riego y que lentamente va recogiéndose en la bobina de la máquina de forma automática, para dar tiempo a que la aspersión cubra perfectamente la zona regable.
    Debemos definir en cuántas posiciones deseamos regar la parcela, para determinar el ancho y largo de la zona a regar en cada posición. Esto nos indicará el tamaño del cañón y a su vez el caudal y la presión que demanda.

  11. Mario Torres dice:

    Tengo planificada la siembra de 3 hectáreas de hortaliza (pimentón o bell pepper). Dispongo de una laguna ubicada al sur del terreno y está a una altura de 5 metros por encima del campo. Mi pregunta es: ¿qué especificaciones habría que considerar?. La laguna tiene una salida de tubería con diámetro de 4″. Gracias de antemano.

  12. Traxco dice:

    5 metros de desnivel desde la salida de la laguna al campo es una presión de tan sólo 0,5 Bar (insuficiente para cualquier riego, incluso goteo). Pensar en el sistema de riego mediante cañón enrollador, implica la necesidad de instalar una bomba de presión en la salida de la laguna. Elementos a considerar: alimentación de la bomba (energía eléctrica o grupo generador), caudal (el requerido por el modelo de cañón elegido), presión (la demandada por el cañón, más las pérdidas de carga de las conducciones).

  13. Guillermo dice:

    ¿Existe mucha diferencia entre el consumo energético que demanda un cañón de riego y el que demanda un Pivot?

  14. Traxco dice:

    Los cañones de riego requieren una presión hidráulica alta para disponer de buenos alcances (3 Bar en adelante); mientras que en el Pivot, un emisor de baja presión sólo necesita 0,7 Bar
    Los cañones consumen energía para bombear más presión, pero no necesitan motores, porque la propia fuerza del agua hace funcionar el enrollador (la tubería se va recogiendo automáticamente). Los Pivots requieren poca presión hidráulica, pero necesitan electricidad para hacer funcionar los motores centrales de las torres.

  15. María del Valle dice:

    Tengo una parcela de 36 hectáreas con una pendiente en el centro del 25%. Regamos los cultivos por aspersión con un motor de gasóil de 65 CV. ¿Es viable instalar cañones de riego con esta pendiente? ¿Los enrolladores sirven para regar girasol?

  16. Traxco dice:

    La pendiente indicada es alta. Recomendaríamos colocar la bobina del enrollador y el hidrante en la parte alta de la finca, y extender el carrito porta-aspersor al inicio de la parcela, de forma que la manguera se recoja hacia arriba.
    Con cañón enrollador se puede regar cualquier cultivo, pero por la alta presión a la que trabaja, el alcance del chorro de agua, la gota gorda… etcétera, es más recomendable como riego de emergencia, antes que como riego habitual.

  17. Juanjo dice:

    Quisiera saber si se puede utilizar el cañón enrollador para regar algodón y si le hace algun daño a la planta. Gracias y un saludo.

  18. Traxco dice:

    El riego con cañón enrollador es válido para cualquier cultivo como riego de emergencia, ante la dificultad de instalar otro sistema convencional de riego por aspersión. No es aconsejable como riego habitual por su gota gorda y su alta presión de trabajo.

  19. Barin dice:

    Muy buena información!!

  20. Max dice:

    Una información muy completa y útil para el riego de parcelas pequeñas. Gracias.
