Unión de tubos de distintos diámetros

Publicado el 3 de octubre del 2012 en la categoría Productos nuevos

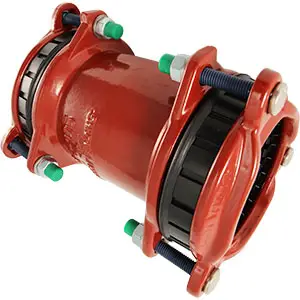

Acoplamiento para unir tubos de distintos diámetros y materiales

Manguitos para unir tubos de diferentes materiales y distintos diámetros,  con antitracción a ambos lados, que facilitan enormemente la conexión entre tuberías de muy diversas características,  existentes en las explotaciones agrícolas.

El sistema consiste en un tamaño único que se ajusta y fija a cualquier medida y material, permite con muy poco stock resolver cualquier unión entre tuberías, ahorrando tiempo y dinero en buscar el manguito adecuado y en la instalación en la zanja, ya que no necesita dados de hormigón para  su sujeción.

Manguitos de amplias tolerancias. Esto quiere decir que los tubos a los que se pueden fijar pueden ser de diferentes diámetros, con un máximo de 43 milímetros de diferencia en diámetro. Recomendados para la unión de tubos duros, como los de acero, fundición gris, hierro dúctil, acero inoxidable, fibrocemento, PVC y para unir tuberías blandas, como las de polietileno, polibutileno y otros materiales, es decir, todas indistintamente.

Características técnicas: Fabricados en hierro fundido dúctil con revestimiento de plástico de resina sintética y con tuercas y tornillos de acero inoxidable, recubiertos de teflón.

Anillos de sellado:  Anillos especiales en ambos extremos que se fabrican partiendo de segmentos cónicos, permiten movimientos independientes en todas las direcciones, con una vida útil de 50 años y aseguran una conexión 100% robusta y flexible. Con sistema antitracción, adoptan fácilmente el tamaño y la forma correcta del diámetro del tubo.  Con diseño de radio triple con el fin de que el sello elastómero garantice un ratio de presión de carga suficiente en la superficie del tubo.  El desarrollo de manguitos de gran tolerancia ha aumentado el rango sin afectar a la vida útil del elemento de sellado.

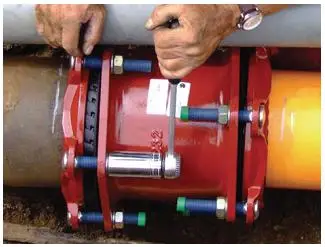

Instalación de manguito para la unión de tuberías de distintos diámetros y materialesVentajas:  Un único diámetro para todas las medidas.

Flexible-antitracción para todos los materiales hasta 16 bares. Para instalación descubierta o enterrada. Fiable, una vez instalado no necesita mantenimiento.

Reemplaza otros complicados métodos de fijación. No necesita sistemas dados-topes adicionales donde se instalan codos y curvas.


Etiquetas: , , ,

También te puede interesar:

4 comentarios en “Unión de tubos de distintos diámetros”

  1. Pablo Sainz dice:

    Buenos días,
    Me gustaría saber si mediante este manguito podría hacerse la unión de un tubo flexible de acero de 1,5 mm de espesor con una tubería rígida de acero inoxidable, ambas de diámetro 100 mm. También comentaros que por el manguito pasaría gas a 500ºC, por si esto fuera perjudicial para el material. Un saludo, gracias.

  2. Traxco dice:

    Estos manguitos están pensados para utilizarse en conducciones de agua, y para otras aplicaciones industriales, para unir cualquier tipo de tubo, pero rígido. Existen manguitos de acero inoxidable cuando el elemento que discurre por las tuberías es corrosivo.

  3. Eduardo Chasi dice:

    Buenos días, desearía saber si este producto funciona a tracción. He encontrado otros productos pero no funcionan a tracción en las medidas que necesito, (16″ a 24″), por favor ¿me pueden informar sobre este u otro producto que me pueda servir?
    La inspección que trabaja con nosotros no nos permite colocar cuplings que no sujeten a los caños. No puedo distinguir muy bien en la fotografía, pero al parecer tiene algun sistema para presionar los caños.
    Gracias.

  4. Traxco dice:

    La serie XL de manguitos de unión para tuberías de diferentes diámetros, adecuada para las medidas indicadas, presiona los tubos con garantía; el par de apriete es de gran resistencia permitiendo funcionar a tracción, contemplando siempre un máximo de fuerza que dependerá del diámetro del tubo y del material del mismo.
    En los diámetros descritos permiten también una desalineación de 4º hacia arriba y 4 º hacia abajo.
