Tarjeta electrónica para control de Pivot

Publicado el 9 de febrero del 2011 en la categoría Productos nuevos

Tarjeta para control de Pivots sectoriales y circulares

Todas las funciones habituales de control de los cuadros eléctricos principales en los sistemas Pivot, sean sectoriales o circulares, se pueden sustituir por una sencilla tarjeta electrónica de medidas: 160 mm x 120 mm x 50 mm, de fácil instalación y programación. Pudiendo incorporar en la misma unas prestaciones especiales, que permitan sacar mayor partido al equipo de riego.

Características del microordenador para control de Pivot

Se alimenta del propio Pivot, la memoria tiene autonomía ilimitada y salvaguarda de datos, el display LCD es de 2 líneas y con 16 caracteres c.u. El teclado es de membrana, el control de velocidad y pluviometría es instantáneo digital, hay 3 salidas de corriente alterna para el gobierno de contactores. Hay 2 salidas libres de tensión (control de bomba y otros dispositivos). Control de presión, de seguridad, control de errores en la última torre y arranque remoto. Programación de: velocidad de avance y retroceso, de tiempo de espera en porterías de autorreversa de última torre, de avance y/o retroceso sin riego. Información en pantalla de: las acciones en curso, y de horas de función, en seco y regando.

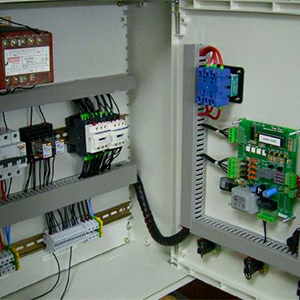

La sujeción del equipo se realiza en la puerta interior del armario por medio de cuatro tornillos de sujeción a placa con el teclado pegado sobre la puerta de tal modo que tanto teclado como pantalla quedan orientados hacia el exterior. La instalación es sencilla, basta con seguir el esquema de conexiones, teniendo especial cuidado de no intercambiar las mismas. La programación ha de realizarse antes de poner en funcionamiento el Pivot. El sistema no es cerrado y admite cambios posteriores.

Reacciones ante las entradas de la tarjeta electrónica

Marcha/Paro. Con el Pivot parado y mostrando el mensaje “PIVOT PARADO” en pantalla, al conmutar el interruptor de Marcha/Paro, inicia la secuencia de arranque: en ésta, verifica la seguridad y si la tiene, da permiso a la bomba para arrancar. Durante un tiempo de 15 minutos estará esperando presión mientras muestra en pantalla el mansaje “EN ESPERA DE PRESIÓN”, en el momento en que se alcance la presión necesaria, da orden de movimiento en la última dirección guardada en la memoria, con lo cual el pivot comenzará su función conforme a la velocidad con la que fue programado. Durante su funcionamiento se mostrará en pantalla el mensaje característico de dirección de marcha, velocidad y pluviometría instantánea.

Caída de la señal de seguridad. Se muestra en pantalla el mensaje de “TORRE ALARMADA”, se para la bomba y se quitan los contactores, cesando el funcionamiento de la máquina. Este estado se mantiene hasta que recupera la seguridad, bien sea de modo propio o por intervención del técnico.

Pérdida de presión. El sistema está protegido contra falsas señales y picos de presión. Si tenemos una pérdida de presión, parará la bomba y quitará los contactores exponiendo en pantalla el mensaje “ALARMA DE PRESIÓN. La situación normal se restaura al arrancar la bomba y recuperar presión.

Entrada en portería, autorreversa de última torre. Automáticamente da la orden de paro a la última torre y espera un tiempo evaluando si se trata de una falsa señal o es una llegada al final del sector. De ser así el pivot estará detenido regando durante el tiempo que el usuario haya programado, que puede ir de 0 a 30 minutos. Tras este periodo, si el usuario no ha seleccionado rebote, parará la máquina y la bomba. En caso contrario, el pivot comenzará la marcha en la dirección opuesta a la que ha llegado.

Conmutador de dirección. En cualquier momento podemos elegir la dirección de marcha del pivot a través del conmutador de dirección. Presenta tres posiciones: izquierda, derecha y rebote. Para cambiar la dirección de marcha basta con cambiar el conmutador.

Patinaje. Supervisión constante por parte del sistema del movimiento de la máquina.

Una sencilla pero efectiva programación de esta tarjeta electrónica, permite que tanto el usuario inexperto como el avanzado puedan sacar el máximo partido del pivot.

Etiquetas: ,

También te puede interesar:

8 comentarios en “Tarjeta electrónica para control de Pivot”

  1. Leandro dice:

    Hola, tengo tres Pivots y en los últimos cuatro meses me han cortado y robado los cables en cinco ocasiones. Estoy por empotrar los cables dentro del tubo. Ahora los tengo flejados con abrazaderas, pero aún así las cortan y después cortan los trozos de cable. Estoy por poner algún sistema de alarma que en cuanto corten algún cable salte una sirena. Me pueden decir qué sistemas de alarma tienen, dónde se pueden poner, dónde se puede coger la corriente para que salte… Gracias, un saludo.

  2. Traxco dice:

    Hola Leandro, le indicamos la opción disponible para prevenir el robo de cable de Pivot. Se requiere un equipo en cada máquina, es económico y fácil de colocar. Está siendo muy bien acogido por los instaladores.
    Se compone de un sistema cableado con alimentación constante (220V, con una fase y el neutro), y funciona a 12 voltios. Activa una sirena exterior disuasoria, al tiempo que avisa a los teléfonos móviles programados de las siguientes incidencias: robo del cable del Pivot, apertura del panel principal, falta de alimentación eléctrica (apagado de corriente o robo del transformador general).
    Le aconsejamos que pruebe un conjunto, estamos seguros de que cumple las prestaciones necesarias para usted.

  3. Jose dice:

    Desearía controlar electrónicamente las funciones de un Pivot antiguo, ¿podrían aconsejarme?

  4. Traxco dice:

    Le sugerimos la instalación de la tarjeta electrónica de control en el panel principal de su Pivot. Es fácil de instalar en todos los cuadros eléctricos.

  5. Francisco dice:

    Estas tarjetas electrónicas de control, ¿resultan afectadas por la humedad en el cuadro eléctrico? El pivot es un modelo muy antiguo con panel principal sencillo y electromecánico.

  6. Traxco dice:

    Es fácil de instalar en cualquier panel principal, aunque éste sea antiguo.

    La tarjeta está preparada para condiciones de humedad ambiental en máquinas de riego.

  7. Joe dice:

    Tengo dos pivot con tarjeta electrónica: uno de seis torres y otro de cuatro. Me han robado la tarjeta del pivot de seis torres, ¿puedo poner la tarjeta del pívot de cuatro torres en el de seis y valdría, o hay que configurarla?

  8. Traxco dice:

    Para salir del paso, puede poner la tarjeta del pivot de cuatro torres en el pivot de seis, el pivot funcionará pero la pluviometría no será la correcta. Para que los parámetros de la máquina sean los correctos, es necesario configurarla de nuevo.
