Perforar tuberías en carga

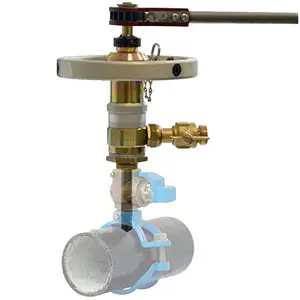

perforar tuberías en carga

En tuberías con conducción de fluidos donde no es posible cortar el suministro, supone un reto abrir una toma auxiliar, ya sea para instalar un elemento de medición o control (por ejemplo un medidor de caudal electromagnético de pinchar), o para reconducir por otra línea parte del fluido.

La solución pasa por usar este útil para perforar tuberías en carga. Consiste en dos elementos singulares y complementarios, el collarín de toma con válvula de bola integrada y la máquina para perforar conducciones en carga.

Collarín de toma para tuberías en carga

Son collarines especiales PN16 preparados para ser instalados en todo tipo de tuberías sea cual sea el material de fabricación, desde 65 milímetros de diámetro exterior hasta 300 milímetros y con salida rosca hembra gas de 3/4″ a 2″ que disponen de válvula de toma en carga integrada, fácilmente accionable mediante llave del 13 con un cuarto de vuelta. El conjunto es de gran durabilidad por su calidad de construcción y su protección anticorrosión mediante recubrimiento epoxi y la junta perfilada del collarín optimiza la conexión de tubo-collarín en caso de depresión. En su instalación debe verificarse el par de apriete mediante una llave dinamométrica según las indicaciones de cada modelo.

Máquina para perforar tuberías en carga

Sin interrumpir el suministro en ningún momento, esta máquina especial se rosca con facilidad sobre cualquier collarín o elemento roscado, en cualquier posición (lateral, vertical, inclinada) y permite perforar la tubería en carga de forma manual o automáticamente, con diferentes brocas y coronas específicas en función del tipo de canalización (tuberías de acero, fundición gris, fundición dúctil, fibrocemento, gres, poliéster, PVC, PE, PP, etc.), por ejemplo: corona para las tuberías plásticas o broca de carburo para las tuberías metálicas o de fibrocemento, con medidas de diámetro de corte desde DN20 a DN50.

De serie se suministra con accionamiento manual (llave de carraca adaptada) pero permite adaptar un accionamiento eléctrico o un motor neumático para la rotación del eje.

El cuerpo de la máquina está compuesta por: un volante en el sistema de avance, un sistema de bloqueo para auto perforar en tuberías plásticas (ya que permite el giro solidario del eje portaherramientas y el avance) y un mandril que bloquea la rotación y la translación del eje porta-brocas. La máquina dispone de purga de gran paso integrada en el cuerpo para evacuar todos los residuos del taladro y de sistemas de estanqueidad destinados a proteger los órganos funcionales internos de cualquier inserción no deseada: granulados, virutas, etc.

Sin necesidad de conocimientos previos, cualquiera puede fácilmente abrir una nueva toma con estos útiles en una conducción en carga sin cortar el suministro.

8 comentarios en «Perforar tuberías en carga»

  • el 2 de junio del 2016 a las 6:10
    Permalink

    Existiendo conducciones en las que no se puede interrumpir el servicio, esta herramienta es la única opción para abrir acometidas.

  • el 16 de noviembre del 2017 a las 4:45
    Permalink

    Quisiera saber cuánto cuesta esta herramienta.

  • el 15 de diciembre del 2017 a las 12:50
    Permalink

    Para ofertar correctamente, hay que saber: el diámetro exterior y el material de fabricación de la tubería que se va a perforar, el diámetro deseado de salida y si se requiere abrazadera con válvula de seguridad.

  • el 24 de enero del 2018 a las 3:32
    Permalink

    ¿Este sistema tiene una larga vida útil?

  • el 29 de enero del 2018 a las 12:17
    Permalink

    Nuestro sistema de perforación de tuberías en carga está fabricado con materiales de alta calidad y su durabilidad es muy superior a la ofrecida por otros productos de la competencia.

  • el 21 de febrero del 2018 a las 22:25
    Permalink

    Para perforación de tubería de acero de 10″ cédula 80 ASTM A106 GR.B, con abrazadera y válvula de seguridad, ¿qué tamaño de broca se utilizaría para salida de 1″? ¿y para salida de 2″?

  • el 2 de marzo del 2018 a las 20:01
    Permalink

    Para salida de 1″ se utiliza broca de máximo 24 mm, nosotros recomendamos 19 mm. Para salida de 2″, la broca máxima sería de 46 mm, pero nosotros recomendamos 36, 38 o 41 mm.

  • el 21 de septiembre del 2018 a las 0:07
    Permalink

    Queremos utilizar esta herramienta para instalar purgadores y relojes de presión en tuberias de hierro de instalaciones de climatizacion.
